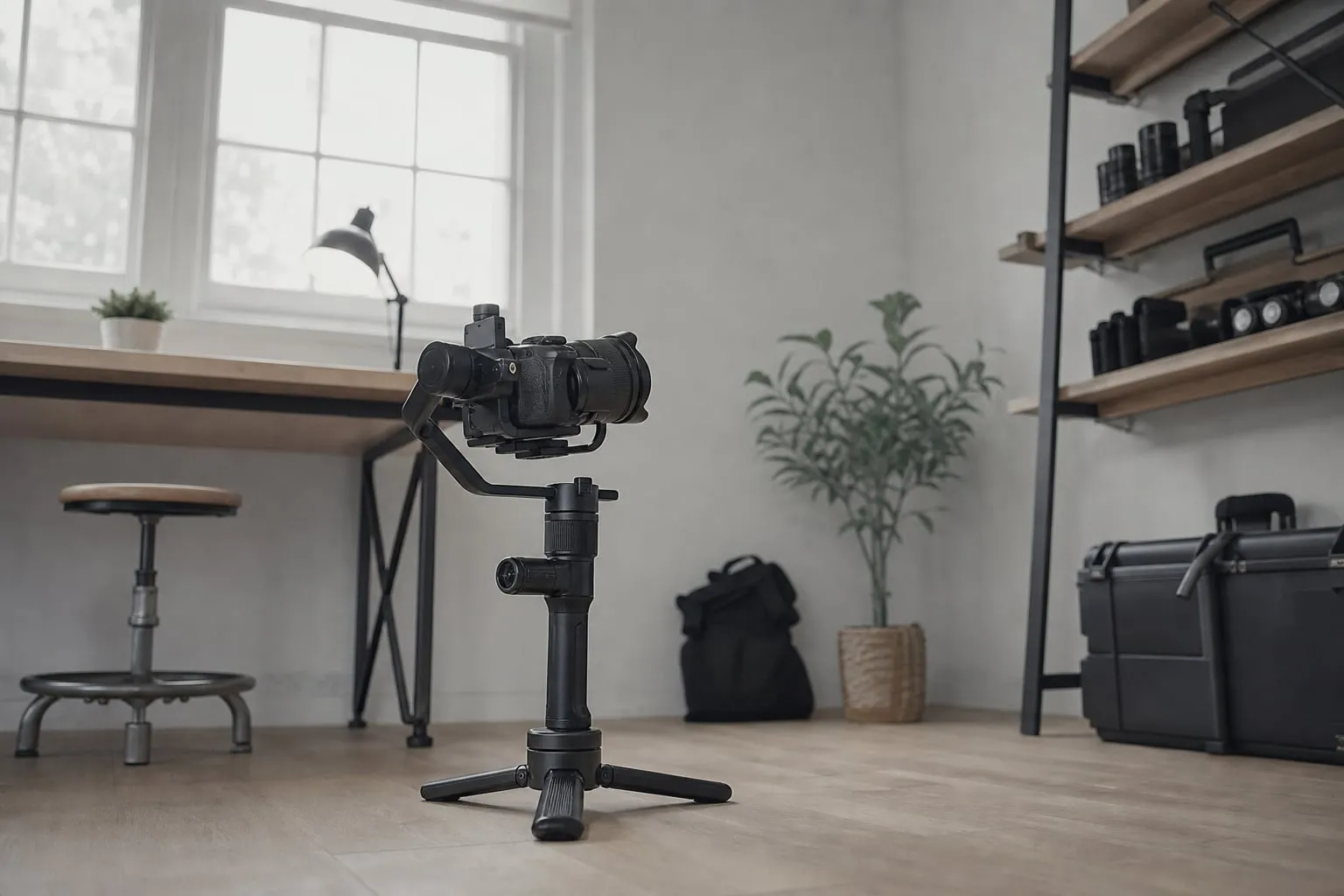

Como balancear gimbal e corrigir horizonte torto antes

Como balancear gimbal começa com o equipamento desligado e termina com um teste de movimento, não apenas com a calibração automática. O equilíbrio correto reduz o esforço dos motores, evita microtrepidações e ajuda a manter o horizonte reto durante a gravação.

Este passo a passo cobre o fluxo que costuma ser deixado de lado: refazer o balanceamento depois de trocar a lente, instalar um follow focus e corrigir um horizonte torto antes de rodar a câmera.

O que você precisa ajustar antes de ligar o gimbal?

O gimbal deve ser balanceado com a câmera completa, exatamente como será usada no set. Monte câmera, lente, cartão, bateria, cage, filtro ND, transmissor de vídeo e follow focus antes de começar.

Uma troca pequena altera o centro de gravidade. Uma lente de 24 mm pode exigir outro deslocamento na placa quando comparada a uma 50 mm, mesmo que as duas tenham peso parecido. O filtro rosqueado também muda a distribuição de massa na frente da lente.

Faça esta preparação:

• Remova a alça lateral e acessórios que não entrarão no plano, mas mantenha cabos e transmissores que ficarão conectados.
• Trave os três eixos antes de prender a câmera na placa de montagem.
• Confira a carga máxima indicada pelo fabricante e deixe espaço para o motor trabalhar sem aquecer demais.
• Aperte os parafusos da placa e marque a posição com um pequeno pedaço de fita, se você costuma repetir a mesma configuração.

O erro mais comum acontece quando a câmera é balanceada sem o cabo HDMI ou USB-C. Depois, o cabo puxa o conjunto ao virar o pan e cria uma inclinação que parece falha do motor.

Como balancear gimbal passo a passo?

A sequência mais prática é ajustar inclinação vertical, inclinação horizontal, rolagem e pan. O nome dos eixos varia entre DJI Ronin, Zhiyun Crane e outras marcas, mas o princípio é o mesmo: o conjunto deve permanecer onde você o solta, sem cair para um lado.

1. Ajuste a inclinação vertical

Destrave apenas o eixo de tilt e segure o gimbal na posição horizontal. Aponte a lente para frente e solte a câmera com cuidado.

Se a lente cair, deslize a câmera para trás na placa. Se o corpo subir e a lente apontar para cima, mova-a para frente. Faça deslocamentos de poucos milímetros, apertando o parafuso a cada tentativa.

Depois, aponte a lente para cima, em direção ao teto, e solte novamente. A câmera deve ficar nessa posição sem voltar sozinha. Repita o teste apontando a lente para baixo. Esse segundo teste revela um desequilíbrio que pode não aparecer com a câmera na horizontal.

2. Ajuste a inclinação horizontal

Com a câmera apontada para frente, incline o braço do gimbal até deixar a lente voltada para o chão. Solte o conjunto.

Se a câmera gira sozinha para um dos lados, mova o suporte de tilt para a frente ou para trás, conforme o desenho do seu modelo. O ajuste correto é aquele em que a câmera permanece parada quando você muda o ângulo, sem exigir correção constante do motor.

3. Ajuste a rolagem

Segure o gimbal na posição normal e observe a linha superior da câmera em relação ao horizonte. Se um lado estiver mais baixo, deslize o braço do eixo de roll lateralmente.

Não use o ajuste eletrônico para esconder um erro mecânico. A calibração pode corrigir pequenas diferenças, mas um roll mal balanceado força o motor durante todos os movimentos e costuma voltar a aparecer em uma caminhada.

4. Ajuste o pan

Incline o gimbal para a frente, segurando a alça em cerca de 45 graus. Solte o conjunto e veja se o braço traseiro gira para um lado.

Se isso acontecer, ajuste a posição do braço do pan no trilho. O objetivo é manter a câmera voltada para a frente sem que o eixo procure uma nova posição sozinho.

Como conferir o equilíbrio antes da calibração?

Faça quatro testes manuais antes de ligar os motores. Cada eixo deve permanecer próximo da posição em que você o deixou.

1. Aponte a lente para cima e para baixo.
2. Incline o conjunto para a frente e para trás.
3. Gire a câmera para verificar o roll.
4. Segure a alça a 45 graus para testar o pan.

Se um eixo continua caindo, volte ao trilho mecânico. A calibração automática não substitui esse ajuste. Ela define a resposta do motor para uma configuração que já precisa estar fisicamente equilibrada.

O que muda depois de trocar a lente?

Depois de trocar a lente, refaça o balanceamento completo. Não basta mover apenas a placa para compensar o novo comprimento, porque o peso pode ter mudado de lugar em relação ao centro da câmera.

Use este procedimento no set:

• Monte a nova lente, filtro, tampa traseira removida e follow focus, se ele será usado.
• Desligue o gimbal e bloqueie os eixos antes de soltar qualquer parafuso.
• Comece novamente pelo tilt vertical, depois verifique tilt horizontal, roll e pan.
• Rode a calibração automática apenas depois dos quatro testes manuais.
• Grave um movimento curto de cinco segundos e confira as bordas do quadro antes de iniciar a tomada principal.

Uma lente zoom também pode mudar o equilíbrio quando o zoom é alterado. Se você vai filmar uma entrevista com uma 24-70 mm em 50 mm, balanceie na distância focal que será usada. Se o plano inclui uma mudança de zoom, teste as duas posições e aceite que uma delas pode exigir mais trabalho dos motores.

O trade-off é direto: uma lente mais leve facilita o gimbal, mas pode limitar abertura, alcance ou foco manual. Uma lente pesada pode oferecer a imagem desejada, porém exige mais tempo de preparação e reduz a margem de segurança da carga.

Como instalar um follow focus sem perder o equilíbrio?

O follow focus deve ser montado antes do ajuste final, porque motor, engrenagem e haste mudam o peso lateral da câmera. Esse detalhe costuma causar horizonte torto mesmo quando o gimbal parecia perfeito sem o acessório.

Instale o motor o mais próximo possível do eixo da lente, sem encostar no corpo ou no anel de foco. Ajuste a haste de 15 mm para que ela não pressione o motor para baixo. Deixe uma pequena folga entre a engrenagem do motor e o anel da lente; dentes apertados demais criam resistência e ruído.

Depois de instalar o follow focus:

• Gire o anel de foco do início ao fim para confirmar que não há ponto duro.
• Balanceie novamente o roll, pois o motor costuma ficar deslocado para um dos lados.
• Verifique o tilt com a lente apontada para cima e para baixo.
• Prenda o cabo do motor na alça ou no cage, deixando uma curva livre para o movimento.

O cabo é um detalhe fácil de esquecer. Se ele fica esticado quando o tilt sobe, o motor recebe uma força contínua e o horizonte pode inclinar no meio da tomada.

Para uma gravação em espaço pequeno, como a Casa Primavera - Localcine, vale fazer esse teste antes de ocupar o ambiente com equipe e iluminação. Em uma locação com corredores ou paredes próximas, uma pequena inclinação aparece logo nas linhas verticais do quadro.

Como corrigir horizonte torto antes da gravação?

Primeiro, descubra se o problema é mecânico ou eletrônico. Coloque o gimbal em uma superfície nivelada, ligue os motores e observe uma linha vertical conhecida, como uma porta ou coluna.

Se o horizonte inclina mesmo com a câmera parada, faça o ajuste de roll no aplicativo do gimbal. No DJI Ronin, por exemplo, o ajuste fino de roll fica na área de calibração manual, embora o nome dos menus possa mudar conforme o modelo e a versão do aplicativo.

Faça a correção em passos pequenos. Depois de cada alteração, desligue e ligue os motores ou execute o procedimento de calibração indicado pelo fabricante. Aplique o ajuste com o gimbal apoiado, não enquanto você segura a câmera no ar.

Use esta sequência de diagnóstico:

• Inclinação constante: confira o balanceamento do roll e a calibração do horizonte.
• Inclinação que aparece ao caminhar: verifique cabo, follow focus, placa frouxa e excesso de carga.
• Inclinação ao apontar para cima: refaça o tilt horizontal e teste a câmera nos extremos.
• Pequenas oscilações: reduza a força do motor e ajuste a velocidade de resposta.

Motor forte demais não significa motor melhor. A força excessiva pode produzir vibração de alta frequência, visível em detalhes finos e nas bordas do quadro. Comece com a configuração automática de força e reduza um nível se o conjunto vibrar; aumente apenas quando o motor não conseguir segurar a câmera.

Antes da tomada, grave um teste com uma linha de referência no quadro. Uma parede com azulejos, o batente de uma porta ou a grade de uma janela revela a inclinação com mais clareza do que uma paisagem sem linhas retas. Em uma Galeria Ricardo Von Brusky - Localcine, por exemplo, molduras e paredes podem mostrar rapidamente se o roll saiu do eixo.

Quais ajustes fazer no aplicativo do gimbal?

O aplicativo serve para calibrar e configurar a resposta dos motores depois do equilíbrio físico. Faça a calibração em uma superfície firme, com a câmera montada e os eixos livres conforme a orientação do fabricante.

Ajuste a força dos motores por eixo. Um valor baixo demais deixa o tilt atrasado em movimentos rápidos. Um valor alto demais pode aquecer o motor e criar vibração. Observe o comportamento por alguns segundos, em vez de escolher a maior força disponível.

Também confira:

• velocidade e suavidade do pan;
• zona morta, que define quanto movimento da mão é ignorado;
• modo de acompanhamento do tilt;
• direção e limite dos eixos;
• resposta do joystick ou do controle remoto.

Faça um segundo teste depois de mudar essas opções. O balanceamento mecânico não muda, mas a resposta configurada pode transformar um movimento controlável em uma correção brusca.

Como testar o gimbal antes de rodar?

Reserve dois minutos para um teste com o mesmo movimento da cena. Caminhe devagar, pare, gire o corpo e faça uma mudança de altura. Veja se o horizonte permanece reto quando você passa por uma porta ou contorna uma mesa.

Confira também o áudio. Motores e engrenagens podem entrar na captação quando o microfone está preso à câmera. Para planos em que a fala depende de som limpo, leia o guia sobre Captação de som ambiente documentário: ruído e narrativa e mantenha o microfone longe do motor do follow focus.

Se a gravação for um making of, o gimbal precisa acompanhar a ação sem chamar atenção para o equipamento. O texto sobre Vídeo de making of cultural: da montagem à narrativa ajuda a pensar o movimento dentro da história, em vez de usar o gimbal apenas como efeito visual.

O melhor momento para corrigir um horizonte torto é antes da primeira tomada. Balanceie com a configuração final, teste os extremos dos eixos, ajuste os motores com moderação e só então comece a gravar.
